Ano ang Ginagawa ng Transformer?

Ang Pangunahing Sagot

A transpormer naglilipat ng elektrikal na enerhiya sa pagitan ng dalawa o higit pang mga circuit sa pamamagitan ng electromagnetic induction, pagbabago ng mga antas ng boltahe nang hindi binabago ang dalas . Sa praktikal na mga termino, pinapataas nito ang boltahe para sa malayuang transmisyon (hal., mula 11 kV hanggang 400 kV) o binababa ito para sa ligtas na paggamit (hal., mula 240 V hanggang 12 V para sa electronics). Higit pa sa conversion ng boltahe, nagbibigay din ang mga transformer ng electrical isolation, kinokontrol ang kasalukuyang, at pinoprotektahan ang mga kagamitan mula sa mga surge.

Makamit ng mga modernong transformer ang kahusayan ng 95% hanggang 99% , na ginagawa ang mga ito sa pinakamahuhusay na mga de-koryenteng kagamitan na ginagamit. Sa isang utility substation man na humahawak ng daan-daang megavatts o isang compact unit sa loob ng charger ng telepono, ang pinagbabatayan na prinsipyo—ang batas ng electromagnetic induction ng Faraday—ay nananatiling pareho.

Mga Uri ng Mga Transformer at Ang Kanilang Aplikasyon

Ang mga transformer ay malawak na ikinategorya ayon sa dalas ng pagpapatakbo, konstruksyon, at aplikasyon. Ang pag-unawa sa mga pagkakaiba ay nakakatulong sa pagpili ng tamang unit para sa anumang partikular na sistema.

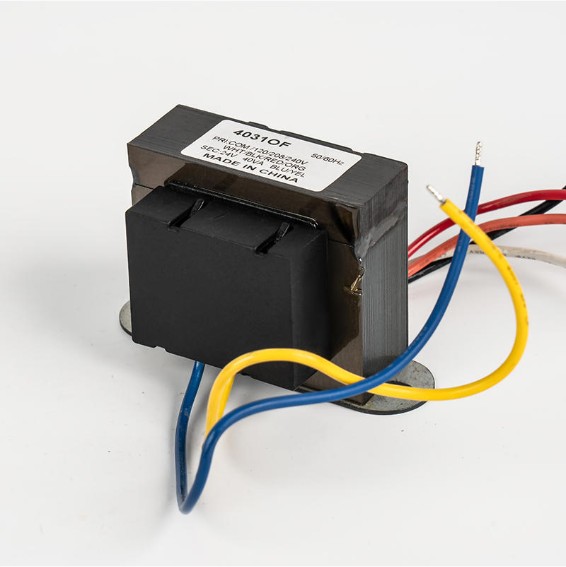

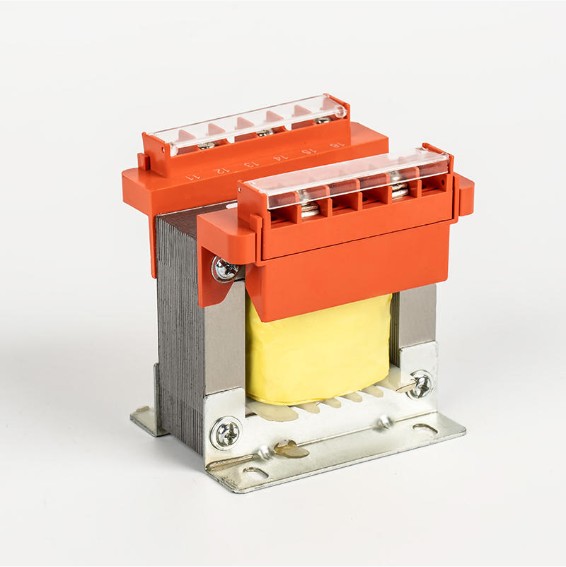

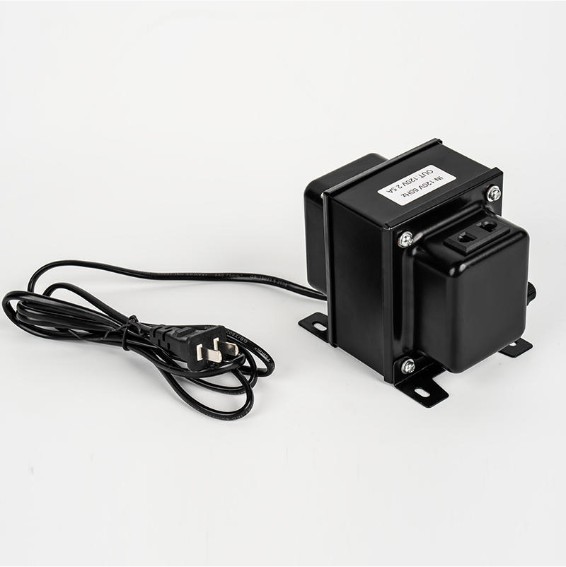

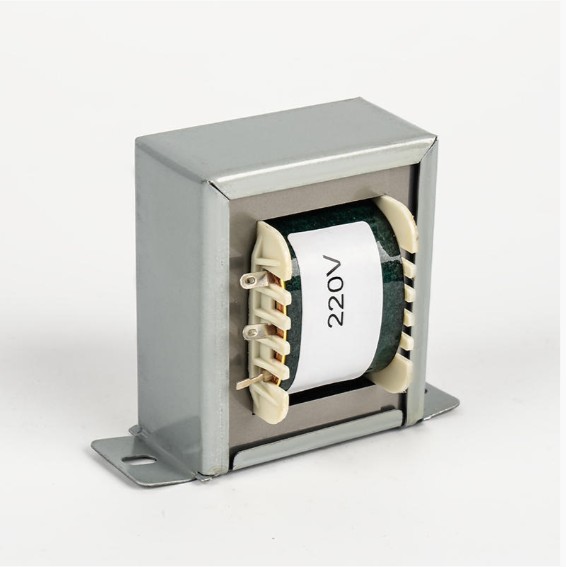

Mga Transformer na Mababang Dalas

Ang mga transformer na mababa ang dalas ay gumagana sa karaniwang dalas ng grid ng kuryente ng 50 Hz o 60 Hz . Gumagamit sila ng laminated silicon steel cores para mabawasan ang eddy current loss. Kabilang sa mga pangunahing bentahe ng mga ito ang katatagan, mataas na kapasidad sa paghawak ng kuryente, at mahabang buhay ng serbisyo—kadalasan ay lumalampas sa 25 taon na may wastong pagpapanatili.

Ang mga aplikasyon ng mga low frequency transformer ay sumasaklaw sa malawak na hanay ng mga industriya:

• Pamamahagi ng kuryente: Ang mga substation ng grid ay bumababa mula sa boltahe ng paghahatid patungo sa boltahe ng consumer
• Kontrol sa industriya: Mga regulator ng boltahe, stabilizer, at electric welder na nangangailangan ng matatag, mataas na kasalukuyang output
• Pag-iilaw at mga gamit sa bahay: Dimming system, HVAC compressor drive, at refrigeration unit
• Bagong enerhiya: Photovoltaic (PV) inverters na nagko-convert ng DC mula sa mga solar panel sa grid-compatible na AC, at mga energy storage system na namamahala sa mga cycle ng charge/discharge

Dalubhasa ang Ningbo Chuangbiao Electronic Technology Co., Ltd. sa mga low frequency transformer na inengineered para sa mga demanding environment na ito, na nag-aalok ng mga produkto na nagsisiguro ng mahusay na conversion ng kuryente at maaasahang proteksyon sa lahat ng power, industrial, lighting, home appliance, at bagong sektor ng enerhiya.

Mga Transformer ng High Dalas

Ang mga transformer na may mataas na dalas ay gumagana mula sa 20 kHz hanggang sa ilang MHz . Dahil ang mga core losses ay tumataas nang may dalas para sa mga iron core, ang mga ito ay gumagamit ng ferrite o powdered iron core sa halip. Ang pangunahing benepisyo ay ang laki: ang isang high-frequency na transpormer na humahawak ng parehong kapangyarihan bilang isang 50 Hz unit ay maaaring 10 hanggang 100 beses na mas maliit at mas magaan .

Kasama sa mga karaniwang application ang switched-mode power supply (SMPS), kagamitan sa telekomunikasyon, mga medikal na device, at mga onboard na charger ng electric vehicle (EV).

Kasalukuyang Koneksyon ng Transformer: Paano Ito Gumagana at Bakit Ito Mahalaga

Ang kasalukuyang transpormer (CT) ay isang aparato sa pagsukat na gumagawa ng pinababang, proporsyonal na kasalukuyang sa pangalawang paikot-ikot nito, na nagpapahintulot sa ligtas na pagsukat ng mga high-current na circuit. Ang tamang koneksyon ay mahalaga para sa parehong katumpakan at kaligtasan.

Karaniwang Pamamaraan ng Koneksyon ng CT

1. Ipasa ang pangunahing konduktor (ang linyang sinusukat) sa pamamagitan ng CT window o kumonekta sa mga pangunahing terminal (P1, P2).
2. Ikonekta ang mga pangalawang terminal (S1, S2) sa instrumento sa pagsukat—karaniwang isang 5 A o 1 A na na-rate na ammeter o metro ng enerhiya.
3. Huwag kailanman iwanan ang pangalawa ng isang pinalakas na CT na nakabukas. Ang isang bukas na sekundarya ay maaaring makabuo ng mapanganib na mataas na boltahe (maaaring libu-libong boltahe) dahil sa walang harang na puwersa ng magnetomotive.
4. Obserbahan ang mga polarity marking (dot convention o P1/S1 markings) para matiyak ang tamang mga phase relationship para sa mga protective relay application.
5. I-ground ang isang pangalawang terminal sa bawat karaniwang kasanayan (karaniwang ang S2 o S1 ay naka-ground sa chassis) upang maiwasan ang mga panganib sa lumulutang na boltahe.

Ang mga karaniwang ratio ng CT ay 100:5, 200:5, 400:5, at 1000:5 A . Ang pagpili ng maliit na CT ratio ay nagdudulot ng mga error sa saturation at pagsukat; ang sobrang laki ay binabawasan ang katumpakan sa normal na pagkarga. Palaging tukuyin ang klase ng katumpakan ng CT (hal., Class 0.5 para sa pagsukat, Class 5P para sa proteksyon) kapag nag-order.

Pad Mount Transformer: Pag-install at Mga Pangunahing Pagsasaalang-alang

Ang pad mount transformer ay isang ground-level, tamper-resistant unit na nakalagay sa isang naka-lock na steel cabinet, na konektado sa isang underground distribution network. Ito ang karaniwang solusyon para sa suburban at komersyal na mga lugar kung saan ang mga aerial lines ay hindi praktikal o hindi kanais-nais.

Ang mga karaniwang rating ay mula sa 25 kVA hanggang 2,500 kVA , na may mga pangunahing boltahe na 4 kV hanggang 35 kV at pangalawang boltahe na 120/240 V (single-phase) o 208Y/120 V hanggang 480Y/277 V (three-phase).

Mga Pangunahing Kinakailangan sa Pag-install

• Konkretong pad: Dapat ay nasa antas, na-rate sa istruktura, at laki sa bawat spec ng manufacturer (karaniwang umaabot ng 3-6 na pulgada lampas sa footprint ng cabinet).
• Clearance: Minimum na 3 talampakan ng malinaw na espasyo sa pagtatrabaho sa mataas na boltahe na bahagi; 10 talampakan ang clearance mula sa mga gusali ayon sa mga alituntunin ng NEC.
• Pagruruta ng cable: Ang mga kable sa ilalim ng lupa ay pumapasok sa pamamagitan ng mga manggas ng conduit na selyadong laban sa kahalumigmigan at mga daga.
• Grounding: Ang cabinet at neutral ay dapat na nakatali sa isang ground rod na hinihimok sa mga lokal na kinakailangan sa paglaban sa lupa (karaniwang <25 Ω).
• Paglalaman ng langis: Maraming hurisdiksyon ang nangangailangan ng pangalawang containment berm o absorbent pad sa ilalim ng oil-filled unit upang maiwasan ang kontaminasyon sa lupa.

Transformer at Substation: Paano Sila Nagtutulungan

Ang substation ay isang pasilidad na nagpapalit, nagpapalit, at nagkokontrol ng kuryente. Ang mga transformer ay ang mga sentral na bahagi nito, na gumaganap ng aktwal na conversion ng boltahe sa pagitan ng mga antas ng paghahatid at pamamahagi.

Ang isang karaniwang daloy ng trabaho ng substation ng utility ay ganito ang hitsura:

1. Input ng linya ng paghahatid: Dumarating ang kapangyarihan sa 115 kV, 230 kV, o 500 kV mula sa planta ng pagbuo.
2. Step-down na transpormer: Ang isang malaking power transformer ay binabawasan ang boltahe sa 12.47 kV, 13.8 kV, o 34.5 kV para sa pangunahing pamamahagi.
3. Switchgear at proteksyon: Ang mga circuit breaker, disconnect switch, at protective relay ay nagbubukod ng mga fault sa loob ng millisecond.
4. Mga transformer ng pamamahagi: Ang mga unit na naka-mount sa poste o naka-mount sa pad ay higit na nagpapababa ng boltahe sa 120/240 V o 480 V para sa residential at komersyal na paggamit.

Kakayanin ng isang solong substation power transformer 10 MVA hanggang 1,000 MVA at tumitimbang ng hanggang ilang daang tonelada. Ang pagkabigo ng naturang unit ay maaaring mag-black out sa isang buong rehiyon sa loob ng ilang linggo, kaya naman ang pagsubaybay at pagpapanatili ng substation transformer ay itinuturing bilang mga kritikal na gawain sa imprastraktura.

Paano Suriin ang isang Transformer: Mga Paraan ng Pagsubok at Ano ang Hahanapin

Ang regular na pagsubok ay pumipigil sa mga hindi inaasahang pagkabigo at nagpapahaba ng buhay ng serbisyo ng transpormer. Ang naaangkop na pagsubok ay depende sa uri ng transpormer at magagamit na kagamitan.

Pangunahing Visual at Pisikal na Pagsusuri

• Suriin kung may mga pagtagas ng langis, kaagnasan, mga basag na bushings, o mga sirang cooling fins.
• Suriin ang antas ng langis sa pamamagitan ng salamin; ang mababang langis ay binabawasan ang paglamig at dielectric na lakas.
• Makinig para sa hindi pangkaraniwang humuhuni, paghiging, o kaluskos—ang mga tunog na mas mataas sa normal na 100–120 Hz hum ay maaaring magpahiwatig ng core looseness o bahagyang discharge.
• I-verify na ang mga cooling fan o pump (kung mayroon) ay gumagana nang tama.

Mga Pagsusuri sa Elektrisidad

• Turns Ratio Test (TTR): Kinukumpirma ang ratio ng pangunahin sa pangalawang boltahe na tumutugma sa nameplate. Karaniwang tinatanggap ang paglihis ±0.5% ng nameplate ratio.
• Pagsusuri sa Paglaban sa pagkakabukod (IR): Ilapat ang 500 V o 1,000 V DC sa pamamagitan ng megohmmeter sa pagitan ng mga windings at sa pagitan ng mga windings at core. Mga halaga sa itaas 1,000 MΩ ay karaniwang itinuturing na malusog para sa mga medium-voltage unit.
• DC Winding Resistance: Nakikita ang mga maiikling liko o maluwag na koneksyon. Ihambing ang mga sinusukat na halaga laban sa data ng pabrika; mga paglihis sa 2% warrant investigation.
• Pagsusuri ng Dissolved Gas (DGA): Para sa mga transformer na puno ng langis, kinikilala ang mga nagsisimulang pagkakamali sa pamamagitan ng pagsukat ng mga gas na natunaw sa insulating oil (hal., ang acetylene ay nagpapahiwatig ng arcing, ang hydrogen ay nagpapahiwatig ng bahagyang discharge).
• Power Factor / Tan Delta Test: Sinusukat ang pagkalugi ng dielectric sa pagkakabukod. Lumalampas ang mga halaga 0.5%–1% para sa oil-paper insulation system ay nagmumungkahi ng moisture ingress o pagtanda.

Mga Inirerekomendang Pagitan ng Pagpapanatili

Pagpili ng Tamang Transformer para sa Iyong Application

Ang pagpili ng isang transpormer ay nagsasangkot ng pagtutugma ng ilang mga parameter sa pagkarga at kapaligiran. Ang undersizing ay nagdudulot ng sobrang pag-init at napaaga na pagkabigo; ang sobrang laki ay nag-aaksaya ng kapital at nagpapataas ng mga pagkawala ng walang-load.

• kVA Rating: Kalkulahin ang kabuuang konektadong pagkarga (sa kW) na hinati sa power factor, pagkatapos ay magdagdag ng 20–25% na margin sa kaligtasan para sa pagpapalawak sa hinaharap.
• Ratio ng Boltahe: Itugma ang pangunahing boltahe sa supply at pangalawang boltahe sa kinakailangan sa pagkarga; kumpirmahin ang hanay ng tap-changer kung nag-iiba ang boltahe ng supply.
• Klase ng Insulation: Pumili ng dry-type para sa panloob, sensitibo sa sunog na mga lokasyon (hal., mga ospital, matataas na gusali); oil-immersed para sa mga panlabas na substation kung saan kailangan ang mas mataas na rating.
• Dalas ng Operasyon: Kumpirmahin ang 50 Hz o 60 Hz compatibility—isang transpormer na dinisenyo para sa 60 Hz ay mag-o-overheat at mababad kung pinapatakbo sa 50 Hz sa parehong boltahe.
• Mga Kondisyon sa Kapaligiran: Para sa mga humid, corrosive, o high-altitude na kapaligiran, tukuyin ang mga encapsulated windings, tropical coating, o altitude-derated unit.

Para sa pang-industriya at bagong mga aplikasyon ng enerhiya na humihiling ng napatunayang pagganap ng transpormer na mababa ang dalas, nagbibigay ang Ningbo Chuangbiao Electronic Technology Co., Ltd. ng mga engineered na solusyon—mula sa mga welding transformer at voltage regulator hanggang sa mga PV inverter transformer at mga unit ng system ng pag-iimbak ng enerhiya—na sinusuportahan ng mahigpit na pamantayan ng kalidad at malalim na kadalubhasaan sa paggamit.
