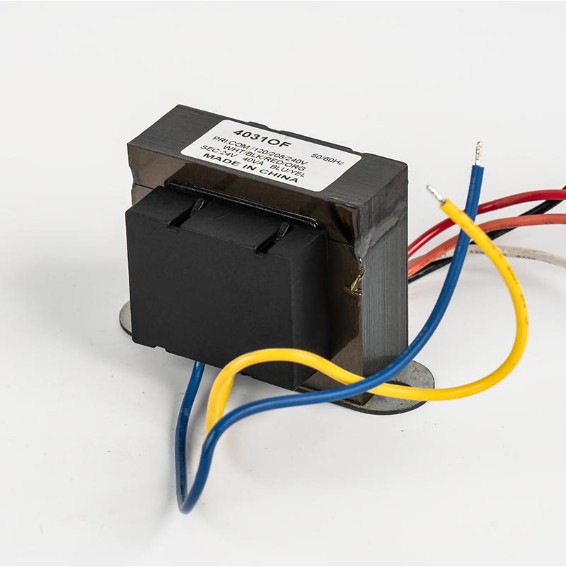

A transpormer ay isang static na electrical device na naglilipat ng elektrikal na enerhiya sa pagitan ng dalawa o higit pang mga circuit sa pamamagitan ng electromagnetic saduction, nang walang anumang direktang koneksyon sa kuryente. Ang pangunahsag function nito ay ang pagtaas o pagbaba ng boltahe habang psaapanatilsag pare-pareho ang kapangyarihan. Ang pag-unawa sa mga pangunahsag kaalaman sa transformer ay mahalaga para sa sinumang nagtatrabaho sa mga sistema ng kuryente, mga kontrol sa industriya, o mga aplikasyon ng nababagong enerhiya.
Sa pagsasagawa, ang isang transformer na konektado sa isang 240V pangunahing supply na may turns ratio na 10:1 ay maghahatid ng humigit-kumulang 24V sa pangalawa — isang tapat na relasyon na sumasailalim sa lahat ng disenyo at pagpili ng transformer.
Ang mga transformer ay ganap na gumagana sa Batas ng Electromagnetic akonduction ng Faraday. Kapag ang isang alternating current ay dumadaloy sa pangunahing paikot-ikot, lumilikha ito ng patuloy na pagbabago ng magnetic flux sa core. Ang pagbabago ng flux na ito ay nag-uudyok ng electromotive force (EMF) sa pangalawang paikot-ikot.
Ang sapilitan na EMF sa bawat paikot-ikot ay inilalarawan ng:
E = 4.44 × f × N × Φ max
saan:
Dahil umaasa ang mga transformer sa pagbabago ng flux, gumagana lamang sila sa alternating current (AC). Ang paglalapat ng DC ay nagreresulta sa walang induction — isang resistive voltage drop lang at posibleng makapinsala sa heat buildup sa winding.

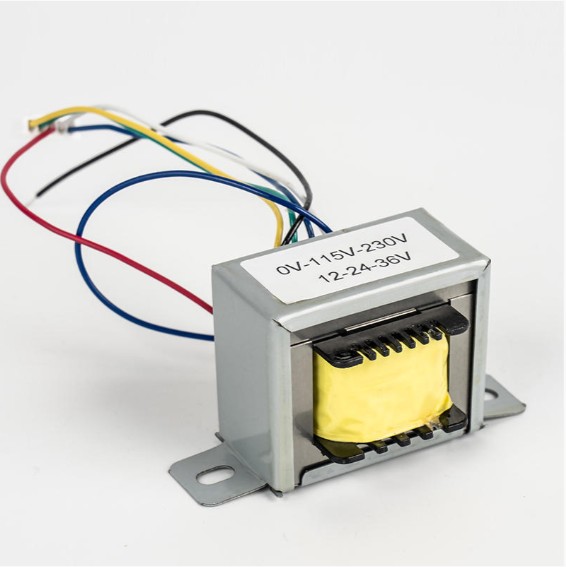

Ang single-phase boltahe transpormer ay ang pinaka-pangunahing uri ng transpormer. Binubuo ito ng dalawang coils - ang pangunahin at ang pangalawa - na sugat sa paligid ng isang nakabahaging magnetic core. Kapag ang isang AC boltahe ay inilapat sa pangunahing, isang proporsyonal na boltahe ay lilitaw sa mga pangalawang terminal.
Ang mga pangunahing katangian ng mga single-phase na mga transformer ay kinabibilangan ng:

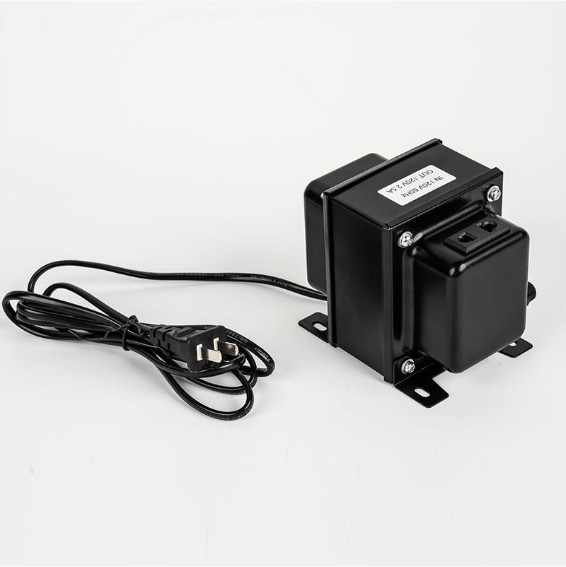

Ang isang tipikal na single-phase distribution transformer para sa residential na paggamit ay bumababa mula sa supply ng utility 11kV hanggang 230V para sa ligtas na pagkonsumo sa tahanan.

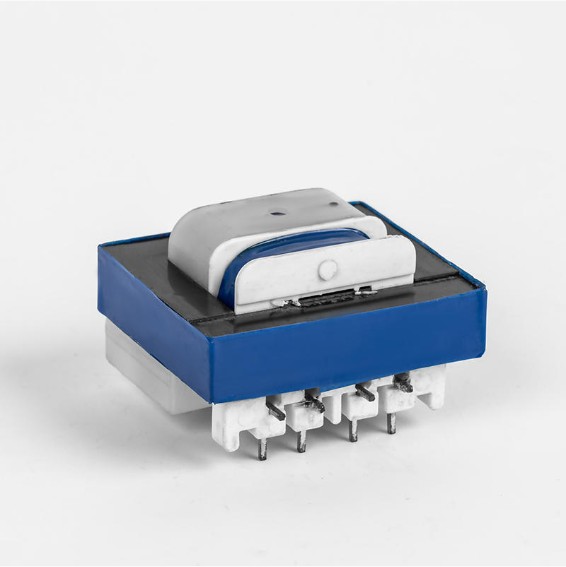

Ang isang single-phase na transpormer ay may tatlong pangunahing pisikal na bahagi:

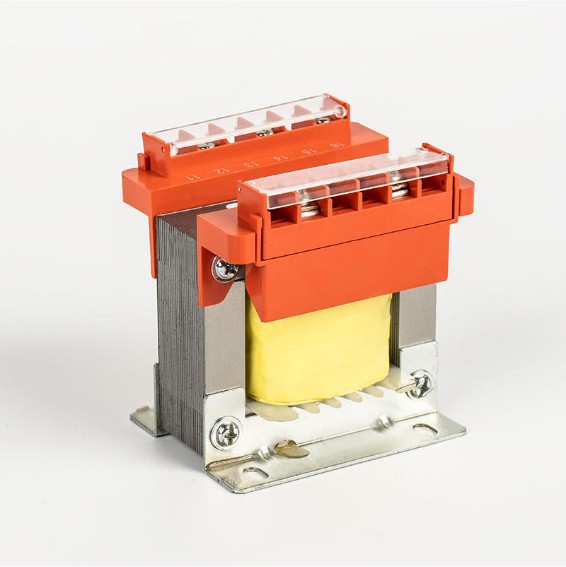

Ang core ay nagbibigay ng isang low-reluctance path para sa magnetic flux. akoto ay ginawa mula sa manipis na mga lamination ng silicon steel (karaniwang 0.35mm hanggang 0.5mm ang kapal), bawat isa ay pinahiran ng insulating varnish. Itong nakalamina na istraktura binabawasan ang mga pagkalugi ng eddy current ng hanggang 90% kumpara sa isang solidong core ng parehong sukat.
Dalawang karaniwang pangunahing configuration ang ginagamit:
Paikot-ikot are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.
Ang pagkakabukod ay naghihiwalay sa pangunahin at pangalawang paikot-ikot at hinihiwalay ang bawat isa mula sa core. Kasama sa mga karaniwang insulating material ang Kraft paper, pressboard, at barnised cambric. Tinutukoy ng klase ng pagkakabukod (hal., Klase B sa 130°C, Klase F sa 155°C) ang pinakamataas na temperatura ng pagpapatakbo.

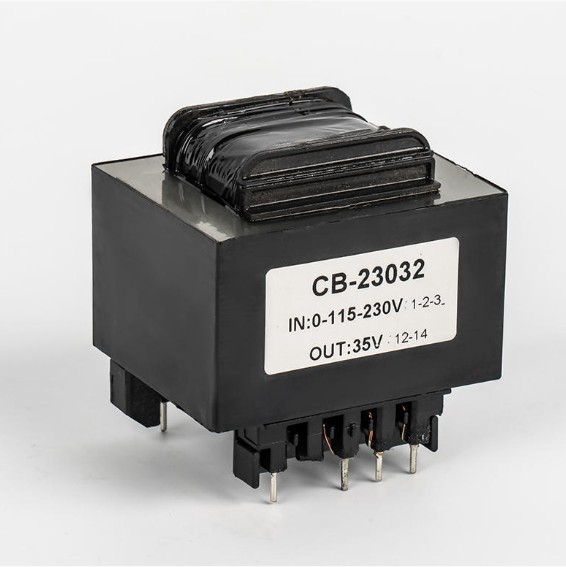

Ang ratio ng pagliko ay ang nag-iisang pinakamahalagang parameter sa disenyo ng transpormer. Tinutukoy nito ang kaugnayan sa pagitan ng pangunahin at pangalawang boltahe at alon.
Turns Ratio (a) = N P / N S = V P / V S = ako S / ako P
Kung saan si N P at N S ay ang bilang ng mga pagliko sa pangunahin at pangalawa ayon sa pagkakabanggit, V P at V S ay ang kaukulang mga boltahe, at I P at ako S ay ang mga agos.
| Turns Ratio (N P :N S ) | Pangunahing Boltahe | Pangalawang Boltahe | Uri ng Transformer |
|---|---|---|---|
| 10:1 | 240V | 24V | Hakbang-Pababa |
| 1:10 | 240V | 2400V | Step-Up |
| 1:1 | 240V | 240V | Paghihiwalay |
| 5:1 | 120V | 24V | Hakbang-Pababa |
Tandaan na habang ang mga kaliskis ng boltahe ay may ratio ng mga pagliko, ang kasalukuyang mga kaliskis ay kabaligtaran - ang isang transpormer na humahati sa boltahe ay magdodoble sa kasalukuyang (ipagpalagay na isang perpektong transpormer).
Ang pagkilos ng transformer ay tumutukoy sa buong pagkakasunud-sunod ng paglipat ng enerhiya mula sa pangunahin hanggang sa pangalawa. Narito ang hakbang-hakbang na proseso:
Ang pagkilos na ito ay ganap na walang contact — walang gumagalaw na bahagi, walang de-koryenteng koneksyon sa pagitan ng mga paikot-ikot — na ginagawang lubos na maaasahan ang mga transformer na may mga lifespan na kadalasang lumalampas 25–40 taon sa well-maintained installations.
Isaalang-alang ang isang single-phase transformer na may mga sumusunod na detalye:
Hakbang 1 — Hanapin ang ratio ng mga pagliko: a = 230 / 12 ≈ 19.17
Hakbang 2 — Hanapin ang N S : N S = N P / a = 1150 / 19.17 ≈ 60 pagliko
Hakbang 3 — Maghanap ng pangalawang kasalukuyang: I S = V S / R = 12 / 10 = 1.2A
Hakbang 4 — Maghanap ng pangunahing kasalukuyang (perpekto): I P = ako S / a = 1.2 / 19.17 ≈ 0.063A (63mA)
Ang halimbawang ito ay naglalarawan kung paano kumukuha lamang ng maliit na kasalukuyang ang primary habang naghahatid ng 12V sa load — isang praktikal na pagpapakita ng boltahe na step-down na may kasalukuyang step-up.
Sa isang perpektong transpormer, ang input power ay katumbas ng palabasput power. Walang conversion ng enerhiya — paglipat lamang ng enerhiya:
P in = V P × ako P = V S × ako S = P palabas
Sa totoong mundo, nawawala ang isang bahagi ng input power. Ang mga pagkalugi na ito ay nahahati sa dalawang kategorya:
Ang mga pangunahing pagkalugi ay pare-pareho anuman ang pagkarga at binubuo ng:
Ang mga pagkalugi ng tanso ay nagmumula sa paglaban ng mga paikot-ikot na konduktor at nag-iiba sa parisukat ng kasalukuyang pagkarga: P Cu = ako² × R . Ang mga pagkalugi na ito ay tumataas nang malaki sa mas matataas na load, kaya naman ang mga transformer ay na-rate sa isang partikular na kVA upang maiwasan ang sobrang init.
Ang kahusayan ng transformer (η) ay tinukoy bilang ratio ng palabasput power sa input power, na ipinahayag bilang isang porsyento:
η (%) = (P palabas / P in ) × 100 = (P palabas / (P palabas P pagkalugi )) × 100
Ang mga modernong power transformer ay regular na nakakamit ang mga kahusayan ng 97% hanggang 99.5% , na ginagawang kabilang ang mga ito sa pinakamahuhusay na mga de-koryenteng device na na-engineered. Ang isang 100 kVA transformer sa 99% na kahusayan ay nagwawaldas lamang ng halos 1 kW bilang init habang naghahatid ng 99 kW ng magagamit na kapangyarihan.
Ang pinakamataas na kahusayan ay nangyayari kapag ang tanso ay nawalan ng pantay na pagkawala ng bakal — isang kundisyon na maaaring ma-engineered sa pamamagitan ng maingat na pagpili ng core material, core cross-section, at conductor sizing. Para sa isang transpormer na may rating na 50 kVA na may pagkawala ng bakal na 200W at pagkalugi ng tanso na 200W sa buong pagkarga:
η = 50,000 / (50,000 200 200) × 100 = 99.2%
Ang tatsulok ng kahusayan ay isang visual na tool na nagmula sa power triangle, na kapaki-pakinabang para sa pag-unawa sa ugnayan sa pagitan ng input power, palabasput power, at mga pagkalugi sa isang transformer.
Ang tatlong panig ay kumakatawan sa:
Ang anggulo ng kahusayan θ ay kumakatawan sa kung gaano kalapit ang paggana ng transpormer sa ideal — ang mas maliit na anggulo ay nagpapahiwatig ng mas mataas na kahusayan. Tinutulungan ng konseptwal na modelong ito ang mga inhinyero na mailarawan ang mga trade-off ng kahusayan kapag nag-o-optimize ng disenyo ng transformer para sa mga partikular na profile ng pagkarga.
Ang mga pangunahing prinsipyo ng pagpapatakbo ng transpormer ay maaaring ibuod tulad ng sumusunod:
| Parameter | Relasyon | Mga Tala |
|---|---|---|
| Voltage | V P /V S = N P /N S | Direktang proporsyonal sa mga pagliko |
| Kasalukuyan | I P /ako S = N S /N P | Inversely proportional sa mga pagliko |
| Kapangyarihan (perpekto) | P in = P palabas | Walang conversion ng enerhiya, paglipat lamang |
| Efficiency | η = P palabas /P in × 100% | Karaniwang 97%–99.5% para sa mga power transformer |
| Mga pangunahing pagkalugi | Hysteresis eddy current | pare-pareho; independyente sa pagkarga |
| Pagkalugi sa tanso | P = I²R | Variable; proporsyonal sa pag-load² |
Sa mga circuit diagram at engineering schematics, ang transpormer ay kinakatawan ng dalawang pinagsamang mga simbolo ng coil na pinaghihiwalay ng mga patayong linya (na kumakatawan sa core). Ang karaniwang eskematiko ay nagbibigay ng:
Para sa isang perpektong modelo ng transpormer na ginamit sa pagsusuri ng circuit, ang katumbas na circuit ay may kasamang perpektong transpormer na may ratio ng mga pagliko a , na kumakatawan sa perpektong paglipat ng enerhiya. Ang mga tunay na modelo ng transpormer ay nagdaragdag ng paglaban sa serye (R 1 , R 2 ) at leakage reactance (X 1 , X 2 ) para sa bawat paikot-ikot, kasama ang isang shunt branch na kumakatawan sa magnetizing reactance at core loss resistance — nagbibigay sa mga inhinyero ng kumpletong tool para sa paghula sa regulasyon ng boltahe at kahusayan sa ilalim ng anumang kondisyon ng pagkarga.
Regulasyon ng boltahe — ang pagbabago sa pangalawang boltahe ng terminal mula sa walang load patungo sa full-load — ay isang pangunahing sukatan ng pagganap. Ang isang mahusay na dinisenyo na low-frequency na transpormer ay nagpapanatili ng regulasyon ng boltahe sa loob 2% hanggang 5% , tinitiyak ang matatag na paghahatid ng boltahe sa buong hanay ng pagkarga.
Ginagamit man sa isang 230V na supply ng sambahayan, isang 10kV na pang-industriya na substation, o isang photovoltaic inverter na nagko-convert ng solar DC sa grid AC, ang transpormer ay nananatiling pangunahing aparato ng electrical power engineering — simple sa prinsipyo, hindi pangkaraniwan sa paggamit.
