Paano Gumagana ang Mga Transformer: Mga Uri, Istraktura, Aplikasyon at Limitasyon

Ano Ang Mga transformer ?

Ang transpormer ay isang de-koryenteng aparato na naglilipat ng enerhiya sa pagitan ng dalawa o higit pang mga circuit sa pamamagitan ng electromagnetic induction, na nagbibigay-daan sa conversion ng boltahe, kasalukuyang regulasyon, at electrical isolation nang walang direktang koneksyon sa kuryente. Sa core nito, ang isang transpormer ay binubuo ng dalawa o higit pang mga coils ng wire (windings) na nakabalot sa isang shared magnetic core. Kapag ang alternating current ay dumadaloy sa pangunahing paikot-ikot, ito ay bumubuo ng nagbabagong magnetic field na nag-uudyok ng boltahe sa pangalawang paikot-ikot — ito ang Batas ng Electromagnetic Induction ng Faraday na kumikilos.

Ang mga transformer ay malawak na ikinategorya ayon sa kanilang dalas ng pagpapatakbo sa dalawang pangunahing uri: mababang dalas ng mga transformer (karaniwang gumagana sa 50–60 Hz) at mataas na dalas ng mga transformer (nagpapatakbo mula sa ilang kHz hanggang sa ilang MHz). Ang parehong mga uri ay kailangang-kailangan sa mga sistema ng kuryente, kagamitang pang-industriya, consumer electronics, at imprastraktura ng nababagong enerhiya.

Makasaysayang Konteksto: Paano Naganap ang mga Transformer upang Makapangyarihan sa Mundo

Ang transpormer ay unang ipinakita noong 1831 ni Michael Faraday, na natuklasan ang electromagnetic induction. Ang praktikal na transpormer na alam natin ngayon ay binuo noong 1880s ng mga inhinyero kabilang sina Lucien Gaulard, John Dixon Gibbs, William Stanley Jr., at ang koponan sa Westinghouse. Ang "War of Currents" sa pagitan ng Edison's DC system at Tesla/Westinghouse's AC system ay tiyak na napanalunan ng AC — higit sa lahat dahil ang mga transformer ay maaaring magpataas ng boltahe para sa malayuang transmisyon at pagkatapos ay i-step down ito para sa ligtas na paggamit ng sambahayan, isang bagay na hindi maabot ng teknolohiya ng DC sa panahong iyon nang mahusay.

Noong unang bahagi ng ika-20 siglo, nabuo ang mga transformer ang backbone ng mga electrical grids sa buong mundo. Ngayon, mula sa maliliit na ferrite-core transformer sa loob ng isang smartphone charger hanggang sa napakalaking 1,000 MVA units sa mga pambansang grid substation, ang teknolohiya ng transpormer ay nagpapatibay sa halos lahat ng modernong imprastraktura ng kuryente.

Mga Pangunahing Kaalaman sa Transformer: Boltahe, Ratio ng Pagliko, at Kahusayan

Ang pangunahing operasyon ng isang transpormer ay pinamamahalaan ng ratio ng mga pagliko — ang ratio ng bilang ng mga pagliko sa pangunahing paikot-ikot (N₁) sa pangalawang paikot-ikot (N₂):

• Step-up na transpormer : N₂ > N₁ → Ang pangalawang boltahe ay mas mataas kaysa sa pangunahing boltahe (hal., ang output ng power plant ay tumaas hanggang 400 kV para sa long-distance transmission)
• Step-down na transpormer : N₂ < N₁ → Ang pangalawang boltahe ay mas mababa kaysa sa pangunahing boltahe (hal., ang 11 kV distribution ay bumaba sa 230 V para sa mga tahanan)
• Transpormer ng paghihiwalay : N₁ = N₂ → Parehong boltahe sa magkabilang panig, ginagamit para sa kaligtasan ng kuryente at paghihiwalay ng ingay

Ang ugnayan ng boltahe ay: V₁/V₂ = N₁/N₂. Dahil dito, ang kasalukuyang pagbabago ay baligtad: I₁/I₂ = N₂/N₁. Nakamit ng mga modernong power transformer kahusayan ng 95%–99.5% , na ginagawa ang mga ito sa pinakamahuhusay na mga de-koryenteng makina na nagawa kailanman. Ang mga pagkalugi ay nagmumula sa dalawang pinagmumulan: mga pagkawala ng tanso (I²R na pag-init sa mga paikot-ikot) at mga pagkalugi sa core (mga pagkawala ng hysteresis at eddy current sa magnetic core).

Istruktura ng Transformer: Ipinaliwanag ang Mga Pangunahing Bahagi

Ang pag-unawa kung paano gumagana ang isang transpormer ay nangangailangan ng pag-alam sa mga pangunahing bahagi ng istruktura nito:

Magnetic Core

Dinadala ng core ang magnetic flux sa pagitan ng mga windings. Gumagamit ang mga low frequency transformer ng laminated silicon steel core (0.25–0.5 mm makapal na sheet) para mabawasan ang eddy current losses sa 50/60 Hz. Ang mga high frequency transformer ay gumagamit ng ferrite core o powdered iron core, na may mas mababang core losses sa kHz–MHz frequency. Nag-iiba-iba ang core geometry — ang mga karaniwang hugis ay kinabibilangan ng mga E-I core, toroidal core, at U-I core, bawat isa ay may mga partikular na pakinabang sa flux efficiency, winding ease, at EMI shielding.

Pangunahin at Pangalawang Windings

Ang mga windings ay mga coil ng insulated na tanso (o kung minsan ay aluminyo) na wire na sugat sa paligid ng core. Ang pangunahing paikot-ikot ay tumatanggap ng input AC power; ang pangalawang naghahatid ng lakas ng output. Ang mga multi-winding na disenyo ay maaaring magbigay ng maraming output voltages nang sabay-sabay. Tinutukoy ng klase ng pagkakabukod (A, B, F, H) ang pinakamataas na pinapayagang temperatura - Ang pagkakabukod ng Class H ay nagpaparaya hanggang sa 180°C , angkop para sa mga high-load na pang-industriyang mga transformer.

Insulation at Cooling System

Ang malalaking power transformer ay nilulubog sa mineral na langis o sintetikong ester fluid para sa parehong pagkakabukod at pag-alis ng init. Ang mas maliliit na dry-type na transformer ay gumagamit ng air cooling o resin encapsulation (cast resin transformer). Ang mga oil-cooled unit ay maaaring mag-deploy ng forced oil and air cooling (OFAF) system upang mahawakan ang mga rating hanggang 1,000 MVA at higit pa .

Paano Gumagana ang mga Transformer: Step-by-Step na Proseso ng Electromagnetic

1. Ang boltahe ng AC ay inilalapat sa pangunahing paikot-ikot, na nagtutulak ng alternating current sa pamamagitan nito.
2. Ang alternating current na ito ay lumilikha ng time-varying magnetic flux sa core, proporsyonal sa inilapat na boltahe at inversely proportional sa dalas at bilang ng mga pagliko (Faraday's Law: V = N × dΦ/dt).
3. Ang magnetic flux ay mahusay na na-channel sa pamamagitan ng core patungo sa pangalawang paikot-ikot.
4. Ang pagbabago ng flux ay nag-uudyok ng EMF (electromotive force) sa pangalawang paikot-ikot - ang output boltahe - na tinutukoy ng ratio ng mga pagliko.
5. Kapag ang isang load ay konektado sa pangalawa, ang kasalukuyang daloy, at ang transpormer ay awtomatikong nag-aayos ng pangunahing kasalukuyang nito upang mapanatili ang balanse ng enerhiya (binawasan ang mga pagkalugi).

Ang prosesong ito ay ganap na pasibo — walang gumagalaw na bahagi, walang aktibong paglipat sa isang kumbensyonal na transpormer — kaya naman ang mga transformer ay naghahatid ng pambihirang pagiging maaasahan at mahabang tagal ng pagpapatakbo, kadalasan 25–40 taon para sa well-maintained power transformers.

Low Frequency Transformer kumpara sa High Frequency Transformer

Ang pagkakaiba sa pagitan ng mga transformer na mababa at mataas ang dalas ay higit pa sa dalas ng pagpapatakbo - nakakaapekto ito sa pangunahing materyal, pisikal na sukat, profile ng kahusayan, at pagiging angkop sa aplikasyon.

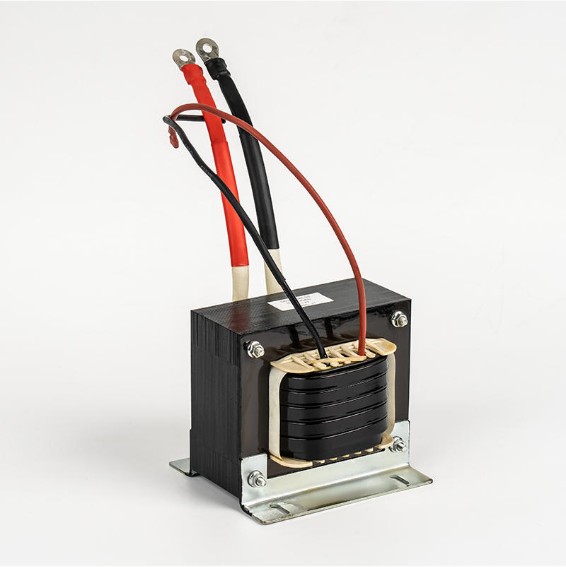

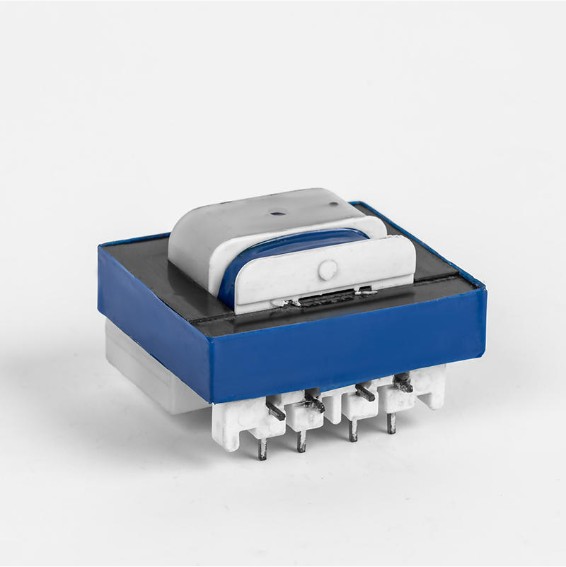

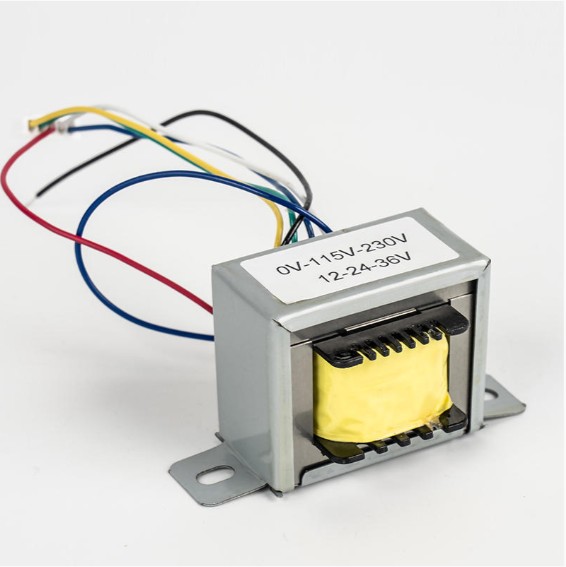

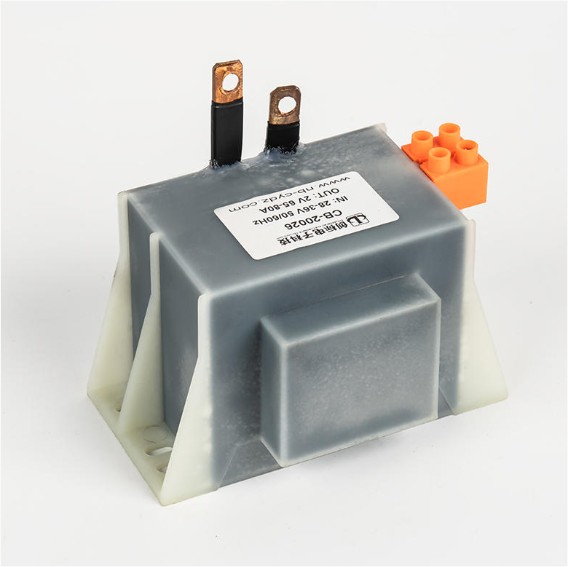

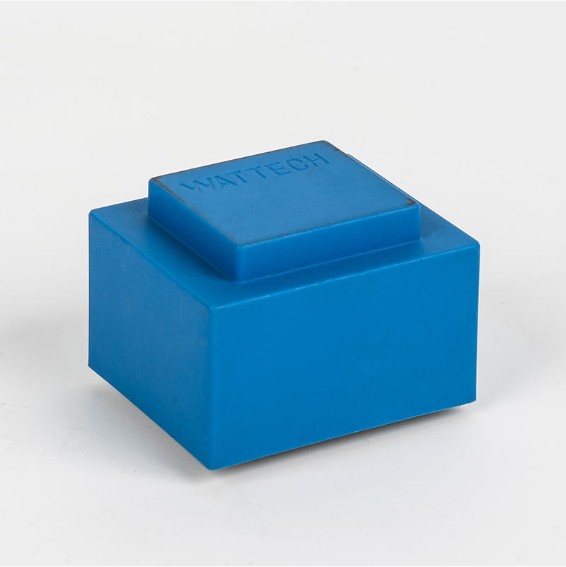

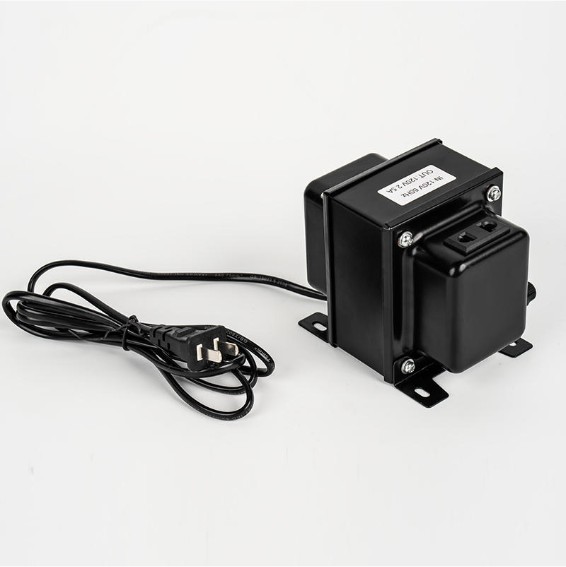

Low Frequency Transformer: Mga Lakas at Kaso ng Paggamit

Ang mga low frequency transformer ay direktang gumagana sa utility AC power (50 o 60 Hz) at kilala sa kanilang pagiging maaasahan, de-koryenteng kalidad ng paghihiwalay, at kakayahang pangasiwaan ang mataas na surge currents . Sila ang mga workhorse ng power distribution, industrial automation, electric welding, at renewable energy system. Ang isang 100 kVA low frequency isolation transformer sa isang solar inverter system, halimbawa, ay hindi lamang nagko-convert ng DC-derived AC sa grid voltage ngunit nagbibigay din ng galvanic isolation na nagpoprotekta sa inverter at grid mula sa fault currents.

Binuo ng Ningbo Chuangbiao Electronic Technology Co., Ltd. ang reputasyon nito sa domain na ito. Bilang nangunguna sa pagmamanupaktura ng low frequency transformer, ang kumpanya ay nag-inhinyero ng mga produkto para sa mga application na sumasaklaw sa mga regulator ng boltahe, mga electric welder, photovoltaic inverters, mga sistema ng pag-iimbak ng enerhiya, HVAC, at mga gamit sa bahay. Sa welding equipment, ang kanilang mga transformer ay naghahatid ng matatag na welding voltage at kasalukuyang kritikal para sa pare-parehong kalidad ng weld. Sa mga photovoltaic inverters, ang kanilang mga unit ay nagko-convert ng DC power mula sa mga solar panel sa grid-compatible na AC, habang nagbibigay ng galvanic isolation na kinakailangan ng karamihan sa mga national grid code. Sa mga sistema ng pag-iimbak ng enerhiya ng baterya, pinangangasiwaan ng mga bidirectional na low frequency na mga transformer ang parehong mga siklo ng pag-charge at pagdiskarga, na nagpapahusay sa pangkalahatang kahusayan ng pagsasama ng nababagong enerhiya.

High Frequency Transformer: Mga Lakas at Kaso ng Paggamit

Ang mga high frequency transformer ay ang nagpapagana na bahagi sa switch-mode power supply (SMPS), kung saan ang mga mains AC ay unang itinatama sa DC, pagkatapos ay inililipat sa mataas na frequency (karaniwang 20 kHz–300 kHz) bago ipasok sa transformer. Ang pagpapatakbo sa mas mataas na dalas ay nangangahulugan na ang core ay maaaring maging kapansin-pansing mas maliit para sa parehong power rating. A 65W na charger ng laptop gamit ang mataas na dalas ng pagbabago ay akma sa iyong palad; isang katumbas na 50 Hz transpormer ay magiging brick-sized. Ang mga high frequency na disenyo ay mahalaga sa telecom power supply, medical imaging equipment, EV on-board charger, at LED driver kung saan mahalaga ang pagiging compact.

Mga Pangunahing Aplikasyon ng mga Transformer sa Mga Industriya

Power Transmission at Distribution

Ang elektrikal na enerhiya ay nabuo sa mga planta ng kuryente sa mga boltahe na karaniwang nasa pagitan ng 11 kV at 25 kV. Itinaas ito ng mga step-up na transformer sa 220 kV, 400 kV, o kahit 765 kV para sa long-distance transmission, kapansin-pansing binabawasan ang resistive losses (pagkawala ng kuryente = I²R, kaya ang pagdodoble ng boltahe at paghahati ng kasalukuyang ay binabawasan ang mga pagkalugi ng 75%). Sa destinasyon, ang mga step-down na transformer ay unti-unting binabawasan ang boltahe sa 33 kV, 11 kV, at sa wakas ay 230/400 V para sa mga end user.

Pang-industriya Welding at Paggawa

Ang mga electric arc welder ay umaasa sa mga transformer na mababa ang dalas upang i-convert ang boltahe ng mains (230 V o 400 V) pababa sa mababang boltahe (20–80 V) na kinakailangan para sa mga welding arc, habang naghahatid ng napakataas na alon — karaniwang 100–500 A o higit pa . Ang likas na leakage inductance ng transpormer ay nagbibigay ng likas na katangian na naglilimita sa kasalukuyang na nagpapatatag sa welding arc, na mahalaga para sa pare-parehong kalidad ng weld sa industriyal na pagmamanupaktura.

Renewable Energy: Photovoltaic Inverters at Energy Storage

Sa mga photovoltaic (PV) system, ang mga low frequency transformer sa loob ng string o central inverters ay kino-convert ang naprosesong DC mula sa mga solar panel sa grid-compatible na AC, habang nagbibigay ng galvanic isolation na kinakailangan ng maraming pamantayan ng grid. Sa mga sistema ng pag-imbak ng enerhiya ng baterya (BESS), pinangangasiwaan ng mga bidirectional transformer ang parehong mga cycle ng pag-charge (AC→DC) at pagdiskarga (DC→AC). Ang pandaigdigang naka-install na solar na kapasidad ay lumampas sa 1.6 TW noong 2024 , na kumakatawan sa napakalaki at lumalaking pangangailangan para sa maaasahang teknolohiya ng transpormer sa sektor na ito.

Mga Kagamitan sa Bahay at Pag-iilaw

Ang mga transformer sa mga air conditioner ay nagko-convert ng AC sa DC para sa variable-speed compressor drive at fan motors. Sa mga sistema ng pag-iilaw, ang mga transformer — kabilang ang mga electronic ballast na may mga transformer na may mataas na dalas — ay kinokontrol ang boltahe at kasalukuyang sa mga fluorescent at LED fixture. Ang mga low frequency isolation transformer sa HVAC at refrigeration system ay nagpoprotekta sa mga sensitibong control electronics mula sa mga abala sa linya ng kuryente, na tinitiyak ang matatag at mahusay na pagpapalamig o pagpapainit sa iba't ibang kondisyon ng grid.

Mga Kakulangan at Limitasyon ng Transformer

Sa kabila ng kanilang mga pakinabang, ang mga transformer ay may tunay na mga limitasyon na dapat isaalang-alang ng mga inhinyero sa panahon ng disenyo ng system:

• AC-only na operasyon : Ang mga maginoo na transformer ay gumagana lamang sa alternating current. Ang mga boltahe ng DC ay hindi mababago nang hindi muna binabaligtad sa AC — kaya naman ang mga DC-based na system ay nangangailangan ng mga inverter o converter na may kasamang mga transformer na may mataas na frequency.
• Sukat at timbang sa mababang dalas : Ang pagpapatakbo ng mababang dalas ay nangangailangan ng mas malalaking core at mas maraming copper winding. Ang isang 10 kVA, 50 Hz transformer ay maaaring tumimbang ng 50–80 kg, na hindi praktikal sa space-constrained o portable na kapaligiran.
• Walang-load na mga pagkalugi sa core : Ang hysteresis at eddy current na pagkalugi ay nangyayari sa tuwing ang transpormer ay pinasigla, kahit na sa zero load. Ang isang malaking transformer ng pamamahagi na tumatakbo sa 10% na load ay nagkakaroon pa rin ng 100% ng mga pagkawala ng walang load nito, na nagpapababa ng kahusayan sa mga network na hindi gaanong na-load.
• Harmonic distortion sensitivity : Ang mga non-linear load (mga VFD, UPS rectifier, EV charger) ay nag-iiniksyon ng mga harmonic na alon sa mga windings ng transformer, na nagdudulot ng karagdagang pag-init at pinabilis na pagtanda. Kung walang mga disenyong may rating na K-factor, maaaring kailanganin ang isang karaniwang transpormer nabawasan sa 50–70% ng kapasidad ng nameplate sa ilalim ng mabibigat na harmonic load.
• Inrush na kasalukuyang sa energization : Sa unang pagbukas, ang mga transformer ay maaaring gumuhit ng mga inrush na alon na 8–12 beses na na-rate ang kasalukuyang para sa ilang mga cycle, na nangangailangan ng maayos na naka-calibrate na proteksyon relay upang maiwasan ang istorbo na tripping.
• Mga alalahanin sa kapaligiran (mga uri na puno ng langis) : Ang mga transformer na puno ng langis ng mineral ay nagdadala ng mga panganib sa sunog at pagtapon. Ito ay nagtutulak sa lumalagong paggamit ng dry-type at biodegradable na natural na ester fluid na mga disenyo, lalo na para sa panloob, ilalim ng lupa, at sensitibo sa kapaligiran na mga installation.

Konklusyon: Pagpili ng Tamang Transformer para sa Iyong Aplikasyon

Ang mga transformer — mababa man o mataas ang dalas — ay nananatiling hindi maaaring palitan sa mga modernong sistema ng kuryente. Ang tamang pagpipilian ay depende sa iyong partikular na mga kinakailangan sa pagpapatakbo:

• Kung kailangan mo mataas na kapangyarihan, matatag na electrical isolation, surge tolerance, at direktang operasyon ng grid-frequency — para sa pamamahagi ng kuryente, pang-industriyang welding, solar inverters, HVAC, o imbakan ng enerhiya — isang low frequency transformer ang angkop na pagpipilian.
• Kung kailangan mo compact size, magaan na packaging, at integration sa switched-mode circuits — para sa mga laptop charger, telecom power, medical device, o EV on-board charger — high frequency transformer ang pinakamainam na solusyon.

Habang umuunlad ang mga sistema ng enerhiya — hinihimok ng pagpapalawak ng renewable generation, distributed battery storage, at EV infrastructure — bumibilis ang pangangailangan para sa mga transformer na may mataas na performance. Ang mga pagsulong sa amorphous at nanocrystalline core na materyales, pinahusay na insulation system, at matalinong pagsubaybay (IoT-enabled na mga transformer na may real-time na pag-load, temperatura, at mga diagnostic sa kalusugan) ay nagtutulak ng kahusayan at pagiging maaasahan sa mga bagong taas. Pag-unawa kung paano gumagana ang mga transformer ay hindi lamang pang-akademiko: ito ay pundasyong kaalaman para sa pagdidisenyo, pagtukoy, at pagpapanatili ng mga sistemang elektrikal na nagpapagana sa modernong industriya at pang-araw-araw na buhay.
