Ang Kumpletong Gabay sa Transformer:Mga Uri, Rating at Application

An de-koryenteng transpormer ay isang static na electromagnetic device na naglilipat ng elektrikal na enerhiya sa pagitan ng mga circuit sa pamamagitan ng electromagnetic induction. Ang rating nito—na ipinahayag sa volt-amperes (VA) o kilovolt-amperes (kVA)—ay nagsasaad ng maximum load na kaya nitong hawakan nang tuluy-tuloy nang walang overheating. Ang pag-unawa sa kung paano nire-rate ang mga transformer, kung anong mga uri ang umiiral, at kung alin ang nababagay sa iyong aplikasyon ay mahalaga para sa ligtas, mahusay na disenyo ng power system.

Paano Na-rate ang Transformer?

Ang mga transformer ay na-rate sa volt-amperes (VA) o kilovolt-amperes (kVA) , hindi watts—dahil ang rating ay dapat na account para sa parehong resistive at reactive load, anuman ang power factor. Ang rating ay sumasalamin sa produkto ng na-rate na boltahe at rate ng transpormador sa alinman sa pangunahin o pangalawang bahagi.

Ang mga pangunahing parameter sa isang nameplate ng transformer ay kinabibilangan ng:

• kVA rating – Kabuuang maliwanag na kapasidad ng kuryente (hal., 50 kVA, 500 kVA)
• Pangunahin at pangalawang boltahe – Mga antas ng boltahe ng input at output (hal., 11,000V / 400V)
• Dalas – Karaniwang 50 Hz o 60 Hz
• Impedance (%Z) – Nakakaapekto sa short-circuit current; saklaw ng mga karaniwang halaga mula 4% hanggang 6%
• Paglamig na klase – ONAN (oil natural air natural), ONAF, OFAF, atbp. para sa malalaking unit; AN o AA para sa dry-type
• Klase ng pagkakabukod – Rating ng temperatura gaya ng Class B (130°C), Class F (155°C), o Class H (180°C)

Halimbawa, a 100 kVA transformer sa 400V ang pangalawa ay maaaring magbigay ng pinakamataas na kasalukuyang 144.3 A (100,000 ÷ 400 × √3 para sa tatlong yugto). Ang patuloy na paglampas dito ay nagdudulot ng pagkasira ng pagkakabukod at sa kalaunan ay pagkabigo.

Step-Up vs. Step-Down Transformers

Ang pinakapangunahing pag-uuri ng mga de-koryenteng mga transformer ay ayon sa direksyon ng conversion ng boltahe.

Step-Up Transformer

Ang isang step-up na transpormer ay nagdaragdag ng boltahe mula sa pangunahin hanggang sa pangalawa. Ang pangalawang paikot-ikot ay may mas maraming pagliko kaysa sa pangunahin. Halimbawa, a generator na gumagawa ng 11 kV ay maaaring magpakain ng isang step-up na transpormer sa output na 400 kV para sa malayuang transmisyon—pagbabawas ng kasalukuyang at samakatuwid ay lumalaban sa pagkalugi (P = I²R) ng isang kadahilanan na higit sa 1,000. Ang mga power plant sa pangkalahatan ay gumagamit ng mga step-up na transformer sa kanilang yugto ng output.

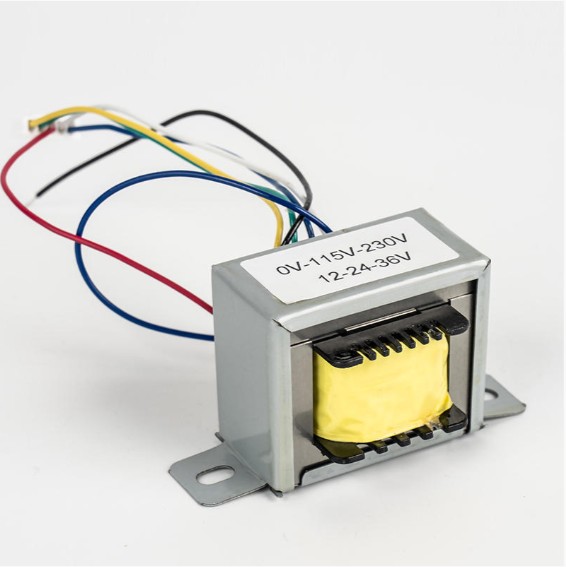

Step-Down Transformer

Ang isang step-down na transpormer ay nagpapababa ng boltahe para sa ligtas na pagkonsumo ng end-user. Bumababa ang mga distribusyon ng substation mula 33 kV o 11 kV hanggang 400V/230V para sa tirahan at komersyal na suplay. Mas maliliit na step-down na unit (hal., 240V hanggang 12V) ang power low-voltage lighting, doorbell, at HVAC control system.

Ang parehong mga uri ay sumusunod sa parehong prinsipyo ng turns-ratio: V₁/V₂ = N₁/N₂, kung saan ang V ay boltahe at N ang bilang ng mga paikot-ikot na pagliko.

Iba't Ibang Uri ng Mga Transformer at Ang Mga Aplikasyon Nito

Ang mga transformer ay inengineered sa maraming anyo, bawat isa ay na-optimize para sa mga partikular na kinakailangan sa pagganap, mga kapaligiran, at mga antas ng kapangyarihan. Nasa ibaba ang pinakamahalagang uri.

Power Transformer

Ang mga power transformer ay gumagana sa mga transmission network sa mga boltahe sa itaas 33 kV at karaniwang mga rating mula 100 MVA hanggang mahigit 1,000 MVA. Idinisenyo ang mga ito para sa halos tuluy-tuloy na full-load na operasyon at inuuna ang mababang pagkalugi kaysa sa lahat ng iba pang salik. Ang oil-immersed cooling (ONAN/ONAF) ay karaniwan. Ang kanilang kahusayan ay karaniwang lumalampas 99% , na ginagawang kahit na ang 0.1% na pagpapabuti ay makabuluhan sa grid scale.

Ang Ningbo Chuangbiao Electronic Technology Co., Ltd. ay naglalapat ng low-frequency transformer na teknolohiya sa loob ng imprastraktura ng power system—nagtitiyak ng mahusay na paghahatid ng enerhiya at binabawasan ang mga pagkawala ng linya upang matiyak ang matatag na operasyon ng grid.

Distribution Transformer

Ang mga transformer ng pamamahagi ay bumababa sa boltahe mula sa katamtamang boltahe (karaniwang 11 kV o 33 kV) hanggang sa mababang boltahe (400V/230V) sa punto ng paghahatid. Gumagana ang mga ito sa mga variable na load at na-rate mula sa 25 kVA hanggang 2,500 kVA . Parehong pangkaraniwan ang uri ng langis at dry-type (cast resin), na mas gusto ang dry-type sa loob ng bahay dahil sa kaligtasan ng sunog.

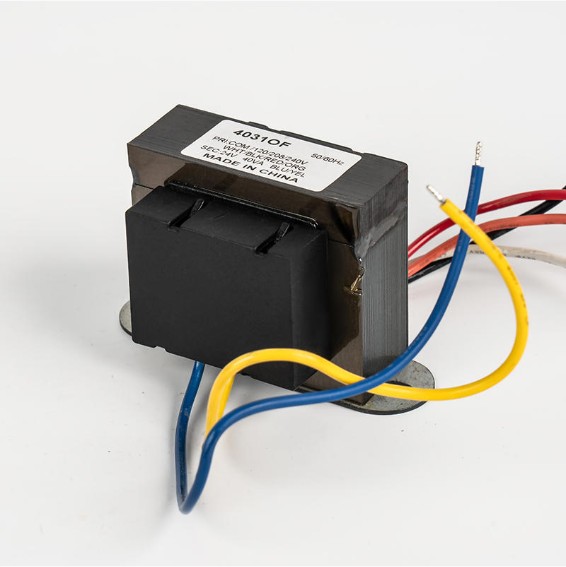

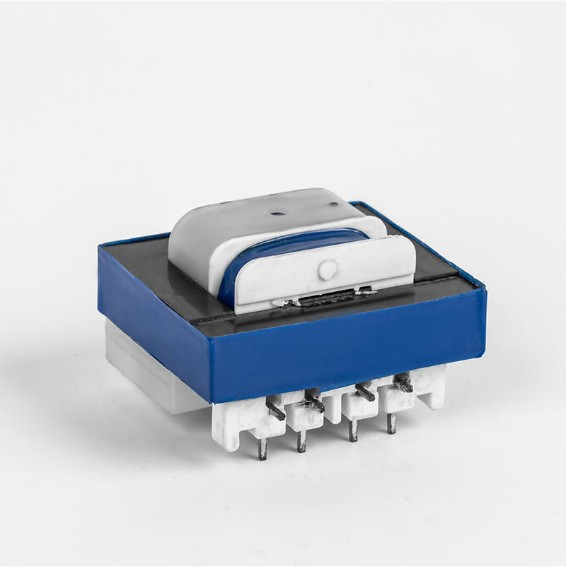

Transformer ng Air Conditioner

Ang air conditioner transformer ay isang espesyal na low-frequency na transformer na nagko-convert ng papasok na boltahe ng AC mains sa mga antas ng DC na kinakailangan para magmaneho. compressor, fan motor, at control board . Sa isang split-system air conditioner, ang mga transformer ng control board ay karaniwang naglalabas ng 24V AC para sa mga thermostat circuit. Ang mas malalaking komersyal na HVAC unit ay maaaring gumamit ng mga transformer na na-rate sa 40–150 VA para sa control power.

Sa mga air conditioner na uri ng inverter, gumagana ang transpormer bilang bahagi ng AC-DC-AC conversion chain. Ang mahusay na disenyo ng transformer dito ay direktang nakakaapekto sa rating ng enerhiya ng unit (EER/COP). Ang mga low-frequency na transformer ng Chuangbiao ay nagsisilbing eksaktong papel na ito sa mga kagamitan sa pagpapalamig—pag-convert ng AC power sa DC na angkop para sa pagmamaneho ng mga compressor at fan motor, na nakakamit ng mahusay na paglamig o pag-init.

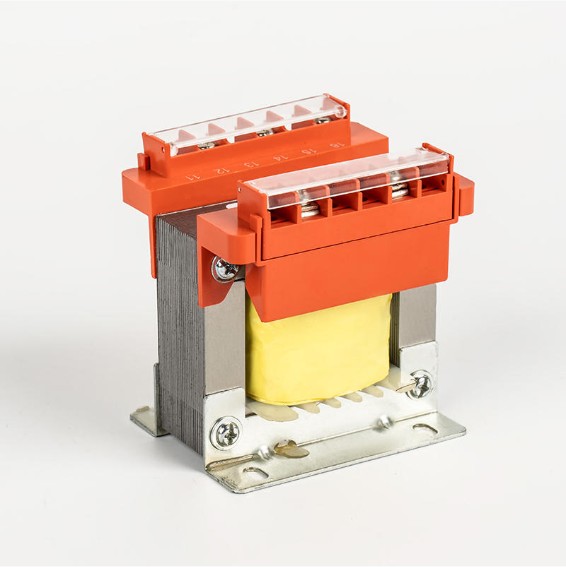

Paghihiwalay Transformer

Ang isang isolation transformer ay may a 1:1 turns ratio —Ang pangunahing layunin nito ay hindi boltahe conversion ngunit galvanic paghihiwalay sa pagitan ng mga circuits. Sinisira nito ang ground loops, pinipigilan ang common-mode na ingay, at nagbibigay ng kaligtasan ng mga tauhan sa mga kapaligiran tulad ng mga ospital, laboratoryo, at data center.

Mga pangunahing pagtutukoy na dapat tandaan:

• Boltahe ng paghihiwalay : Karaniwang 1,500V hanggang 4,000V sa pagitan ng mga windings
• Agos ng pagtagas : Dapat panatilihing mababa sa 500 µA ang pagtagas ng mga medical-grade unit (IEC 60601)
• Naka-shielded windings : Ang Faraday shielding ay higit na binabawasan ang capacitive coupling sa mga sensitibong electronics

Sa automation ng industriya, pinoprotektahan ng mga isolation transformer ang mga PLC at sensor mula sa mga transient na may mataas na boltahe sa linya ng kuryente.

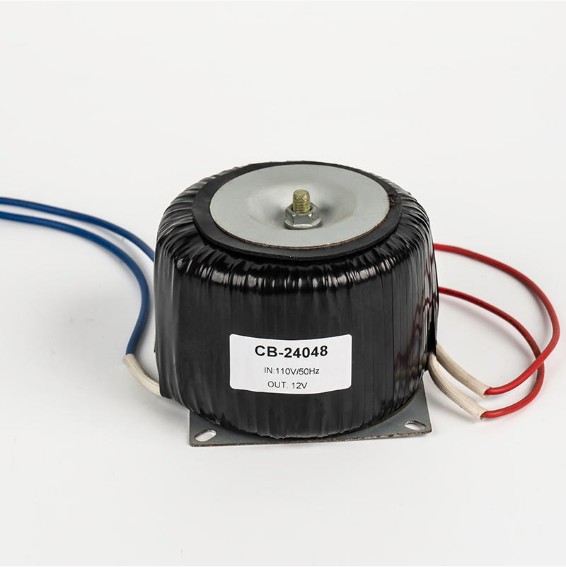

Toroidal Transformer

Gumagamit ang toroidal transformer ng hugis-doughnut (toroidal) na magnetic core sa halip na isang conventional E-I laminate stack. Ang tuluy-tuloy na core path ay nag-aalis ng mga air gaps, na nagbibigay ng:

• Hanggang sa 95–98% na kahusayan , kumpara sa ~85–90% para sa maihahambing na mga disenyo ng EI-core
• Mababang electromagnetic interference (EMI) – ang stray magnetic field ay karaniwang 8–10 beses na mas mababa kaysa sa mga EI-core transformer
• Compact at magaan – hanggang 50% na mas maliit at mas magaan kaysa sa katumbas na mga disenyo ng EI
• Mababang walang-load na pagkawala at naririnig na ingay

Ang mga Toroidal transformer ay malawakang ginagamit sa audio equipment, mga medikal na instrumento, pang-industriya na control panel, at mga premium na power supply kung saan ang espasyo at EMI ay kritikal na mga hadlang. Ang kanilang pangunahing limitasyon ay mas mataas na gastos sa bawat VA kumpara sa mga kumbensyonal na laminate na disenyo, at pagkamaramdamin sa DC offset na nagdudulot ng core saturation.

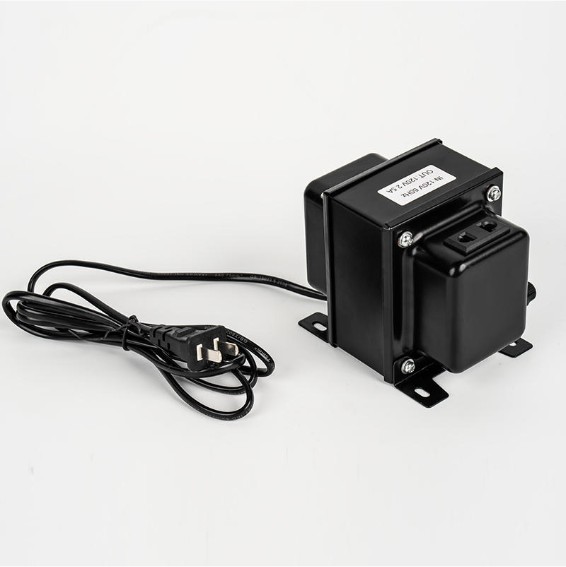

Auto-Transformer

Gumagamit ang isang auto-transformer ng iisang shared winding (na may tap point) sa halip na dalawang magkahiwalay na windings. Ginagawa ito mas compact at mas mura —kapaki-pakinabang kung saan kailangan ang katamtamang pagsasaayos ng boltahe, gaya ng 220V hanggang 110V na conversion o soft-starting ng motor. Gayunpaman, hindi ito nagbibigay ng galvanic isolation, ginagawa itong hindi angkop kung saan kinakailangan ang safety isolation.

Instrument Transformer (CT & PT)

Ang mga kasalukuyang transformer (CT) at potensyal/boltahe na mga transformer (PT/VT) ay ginagamit para sa pagsukat at proteksyon , hindi paghahatid ng kuryente. Isang CT na may rating na 1000:5 A na mga hakbang pababa sa kasalukuyang para sa ligtas na pagsukat. Ang PT na may rating na 11,000:110 V ay nagbibigay-daan sa mga voltmeter at relay na gumana sa karaniwang antas ng instrumento. Ang mga klase ng katumpakan ay mula 0.1 hanggang 3 para sa pagsukat, at 5P o 10P para sa proteksyon.

Mga Uri ng Transformer sa Isang Sulyap

Mga Low-Frequency na Transformer sa Industrial at New Energy Applications

Ang mga low-frequency na transformer (na gumagana sa 50 o 60 Hz mains frequency) ay nananatiling backbone ng mga industrial power system dahil sa kanilang tibay, mataas na kahusayan, at kakayahang pangasiwaan ang malalaking antas ng kuryente nang mapagkakatiwalaan. Hindi tulad ng mga high-frequency switching transformer, ang mga low-frequency na disenyo ay likas na mas matibay at mas angkop sa malupit na kapaligiran.

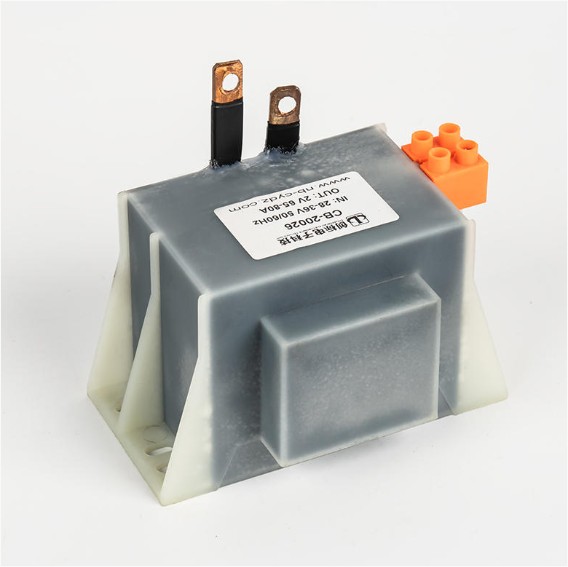

Industrial Control at Automation

Sa mga sistemang pang-industriya na automation, ang mga low-frequency na transformer ay nagsisilbing mga pangunahing bahagi sa kontrol ng kuryente, na napagtatanto ang AC-to-DC na conversion at nagmamaneho ng mga motor at actuator. Sa mga electric welder, nagbibigay sila matatag na boltahe at kasalukuyang hinang —kritikal sa pare-parehong kalidad ng hinang. Ang mga regulator ng boltahe at mga stabilizer ay umaasa din sa mga transformer na mababa ang dalas upang mapanatili ang mahigpit na pagpapaubaya sa output sa ilalim ng pabagu-bagong mga karga.

Mga Photovoltaic Inverter at Imbakan ng Enerhiya

Habang lumalaki ang renewable energy sa buong mundo, ang mga low-frequency na transformer ay naging kailangang-kailangan sa mga photovoltaic (PV) inverters. Sa isang grid-tied PV system , ang transpormer ay nagko-convert ng DC mula sa mga solar panel patungo sa grid-compatible na AC, na itinataas ang boltahe hanggang sa mga antas ng grid habang nagbibigay ng mahalagang galvanic isolation—isang kinakailangan sa regulasyon sa maraming bansa. Ang mga karaniwang PV inverter transformer ay gumagana sa kahusayan na 97–98.5%.

Sa battery energy storage system (BESS), pinangangasiwaan ng mga transformer ang bidirectional power flow—nagcha-charge ang baterya mula sa grid (AC hanggang DC) at nagdi-discharge pabalik sa grid o load (DC to AC). Ang kanilang pagiging maaasahan sa papel na ito sa pagbibisikleta ay direktang tumutukoy sa oras ng pag-andar ng system at kahusayan sa pag-ikot.

Gumagawa ang Ningbo Chuangbiao Electronic Technology Co., Ltd. ng mga low-frequency na transformer na tumpak na na-optimize para sa mga bagong application ng enerhiya na ito, na pinagsasama ang mataas na kahusayan sa thermal stability na kinakailangan para sa tuluy-tuloy na operasyon sa photovoltaic at storage environment.

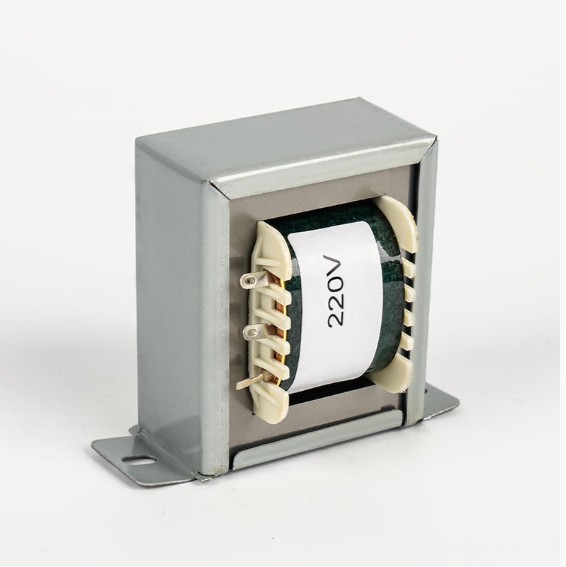

Pag-iilaw at Mga Kagamitan sa Bahay

Ang mga low-frequency na transformer sa mga application ng pag-iilaw ay kinokontrol ang boltahe upang makontrol ang liwanag at pagkakapare-pareho ng kulay. Sa mga appliances sa bahay, tinitiyak nila ang matatag na supply sa kabila ng pagbabagu-bago ng mga mains—pinoprotektahan ang mga sensitibong electronics mula sa mga sag ng boltahe o surge na maaaring paikliin ang buhay ng kagamitan o maging sanhi ng mga pagkabigo sa pagpapatakbo.

Paano Pumili ng Tamang Transformer para sa Iyong Application

Ang pagpili ng maling uri ng transformer o rating ay humahantong sa sobrang pag-init, napaaga na pagkabigo, o mga panganib sa kaligtasan. Isaalang-alang ang mga salik na ito:

1. Uri ng load at power factor – Ang mga inductive load (motors, welders) ay may mas mababang power factor; sukat ang kVA nang naaayon, karaniwang nagdaragdag ng 20–25% na margin.
2. Mga kinakailangan sa boltahe – Kumpirmahin ang input (pangunahin) at output (pangalawang) boltahe, at kung kailangan ang step-up o step-down.
3. Kinakailangan sa paghihiwalay – Kung kailangan ang galvanic isolation para sa kaligtasan o pagtanggi sa ingay, gumamit ng isolation o standard two-winding transformer, hindi auto-transformer.
4. Pisikal na mga hadlang – Kung saan kritikal ang espasyo at EMI (hal., mga audio amp, mga medikal na device), pumili ng mga toroidal na disenyo.
5. Kapaligiran – Panloob na dry-type (cast resin) para sa mga nakakulong na espasyo; pinalamig ng langis para sa mga panlabas na substation o mga pag-install na may mataas na kapasidad.
6. Kahusayan at mga gastos sa pagpapatakbo – Para sa mga transformer na tumatakbo 24/7, a 1% na pagpapabuti sa kahusayan sa isang 100 kVA unit ay nakakatipid ng humigit-kumulang 876 kWh bawat taon—mahalaga sa loob ng 20 taong buhay ng asset.

Palaging i-verify ang pagsunod sa mga naaangkop na pamantayan: IEC 60076 (mga transformer ng kuryente), IEC 61558 (mga transformer ng kaligtasan), o serye ng IEEE C57 para sa mga aplikasyon sa North American.
